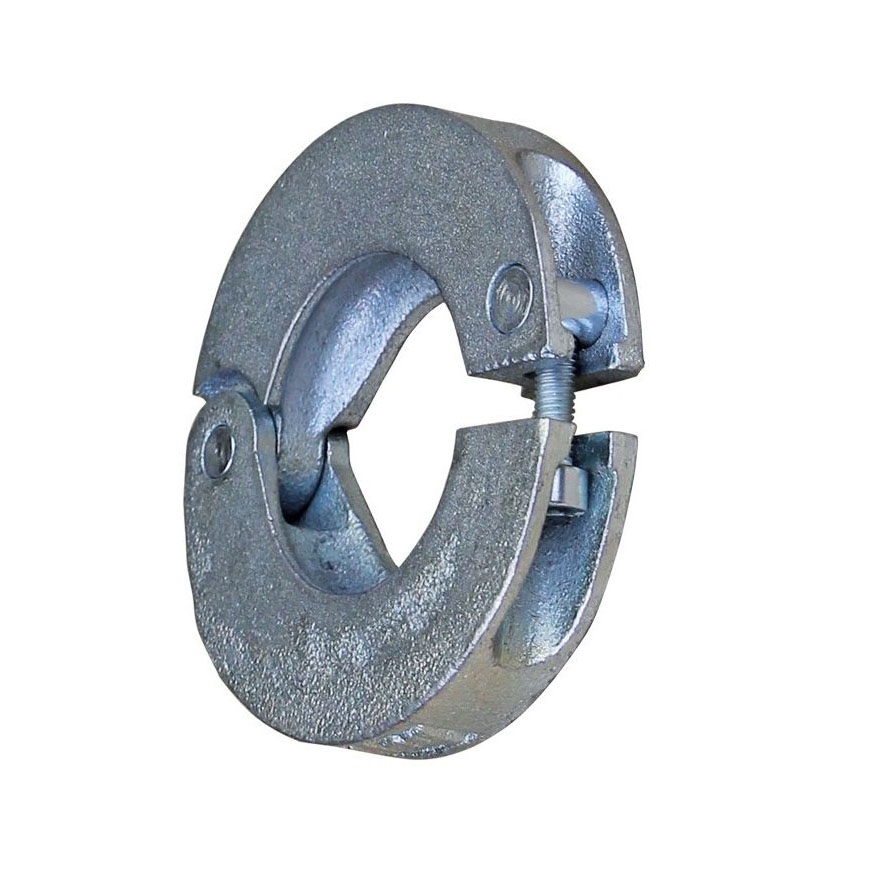

HAPFO gångjärnsförsedd antirotationsring ASR (EURO)

HAPFO ASR (EURO) är en gångjärnsförsedd antirotationsring som fungerar som ett extra säkerhetssystem på svarven. Ringen hjälper till att förhindra att monterade tillbehör som svarvchuckar, planskivor och liknande oavsiktligt lossnar från spindeln under arbetet.

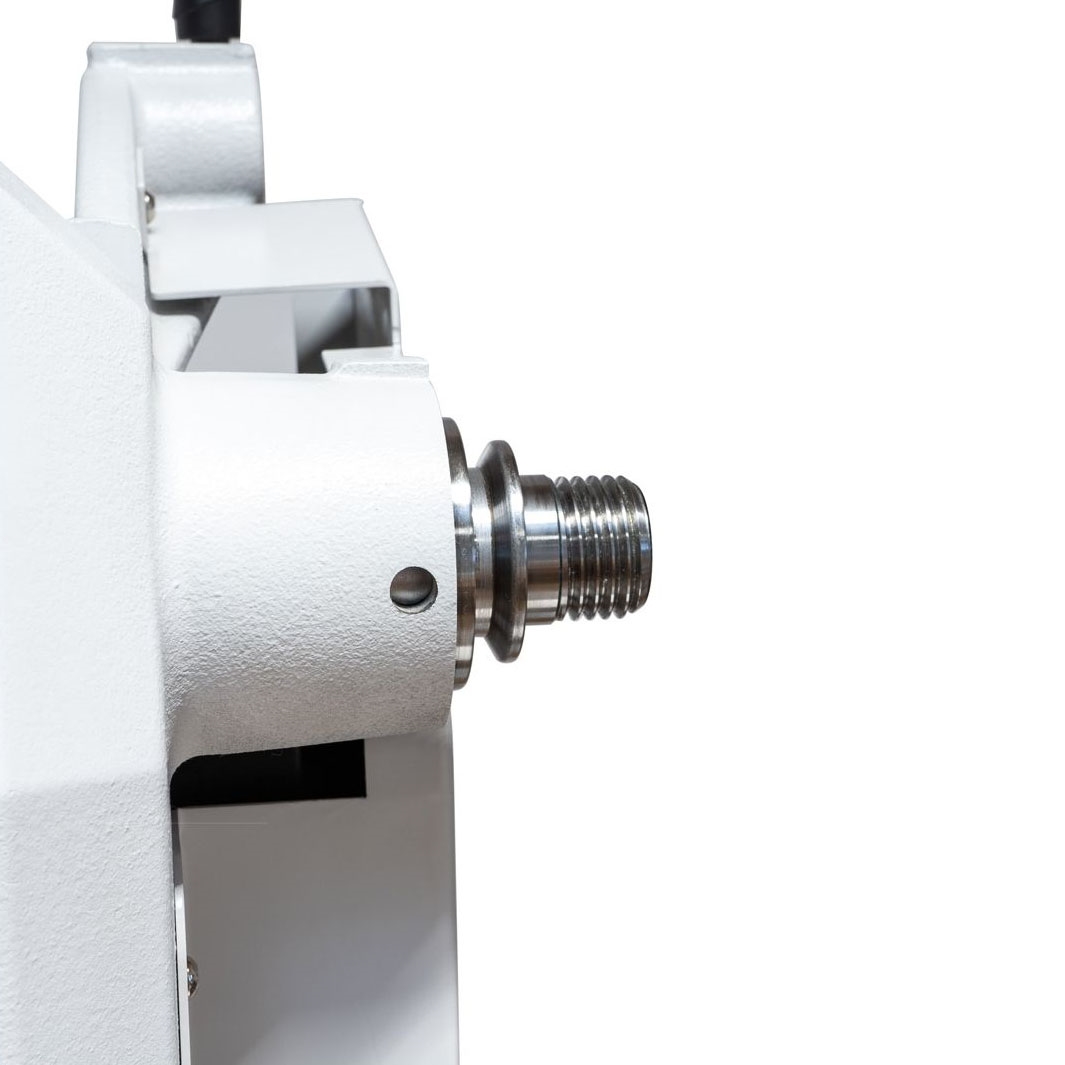

Antirotationsringen kan endast användas tillsammans med ett ASR-antirotationsspår, även kallat EURO, på både svarvens spindel och det monterade tillbehöret. Kontrollera därför att båda delarna är avsedda för ASR/EURO-systemet.

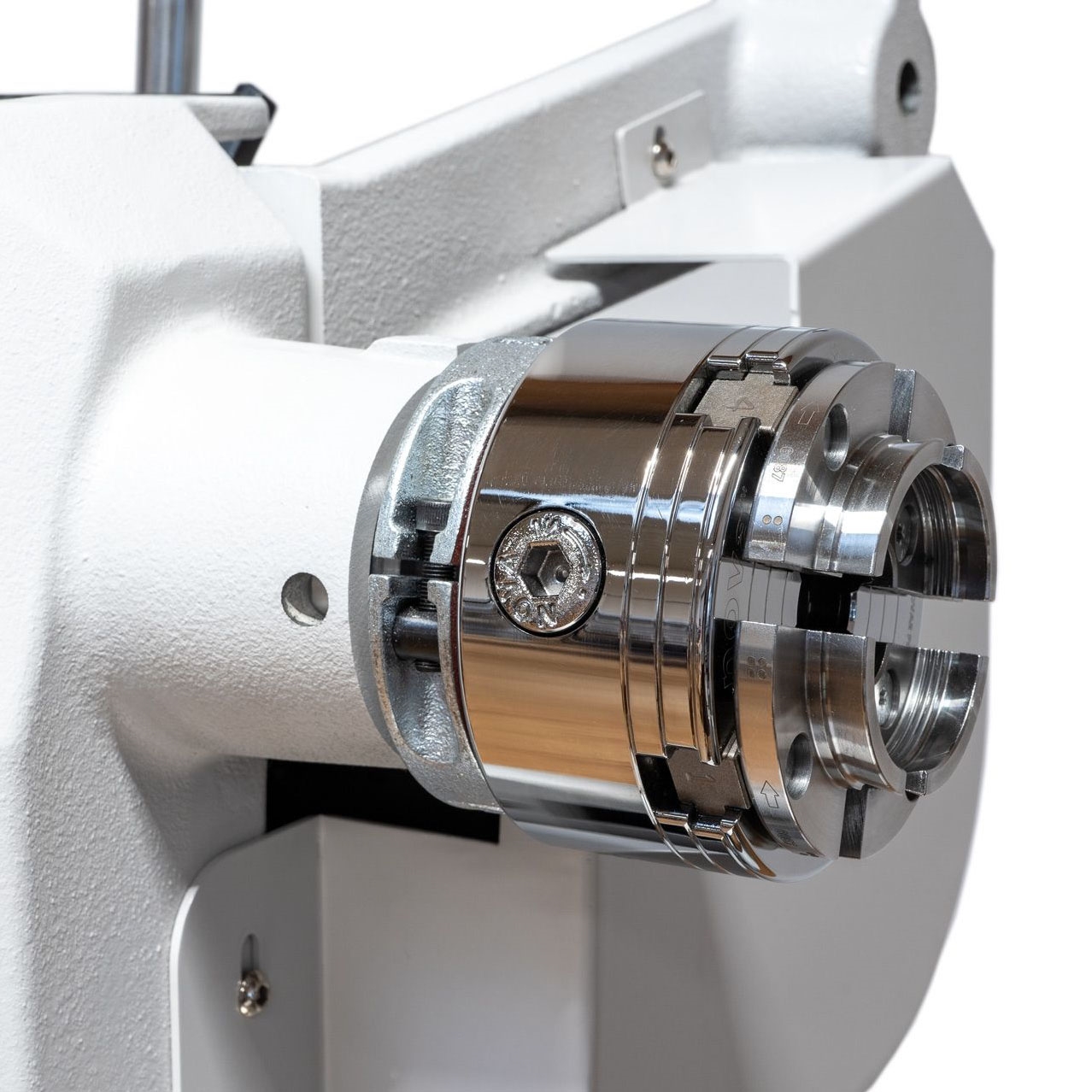

Den gångjärnsförsedda konstruktionen gör ringen enkel att montera och demontera och ger samtidigt en säker förbindelse mellan spindel och tillbehör.

Montering

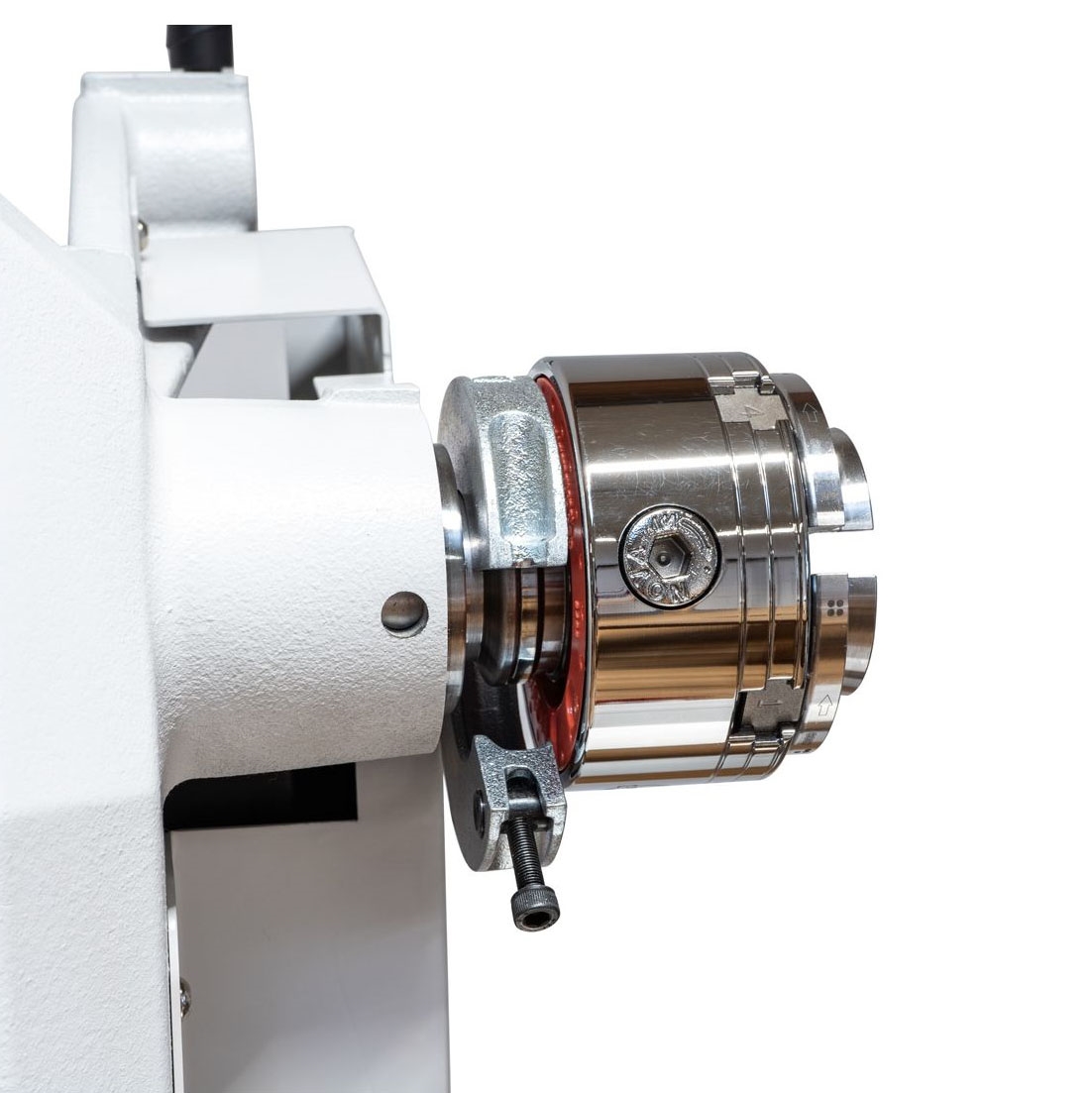

• Öppna antirotationsringen och placera den underifrån runt spåren på ASR-spindeln och ASR-tillbehöret.
• Stäng ringen och fäll in låset i den avsedda fördjupningen.
• Dra åt skruven med ett åtdragningsmoment på ca 8 Nm.

Egenskaper

• Gångjärnsförsedd antirotationsring för svarvar
• Hjälper till att förhindra att monterade tillbehör lossnar oavsiktligt
• Lämplig för bland annat svarvchuckar och planskivor
• För ASR/EURO-spindlar och kompatibla tillbehör
• Enkel montering och demontering
• Rekommenderat åtdragningsmoment: ca 8 Nm
• Originaltillbehör från HAPFO

OBS: Kan endast användas när både spindeln och det monterade tillbehöret har det nödvändiga ASR/EURO-antirotationsspåret.
